Универсальный Узел Отбора
Этот узел отбора является универсальным устройством, которое можно использовать как для отбора основного продукта (питьевого тела), так и для отбора фракций (голов и хвостов).
Конструкция Узла Отбора

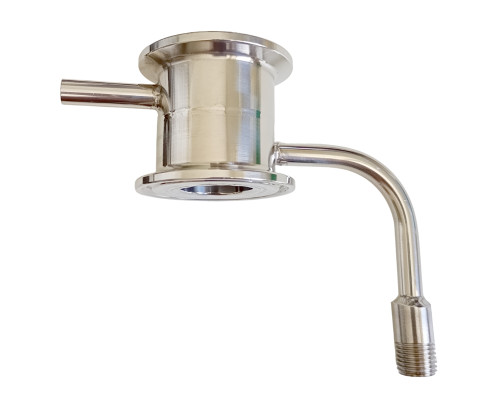

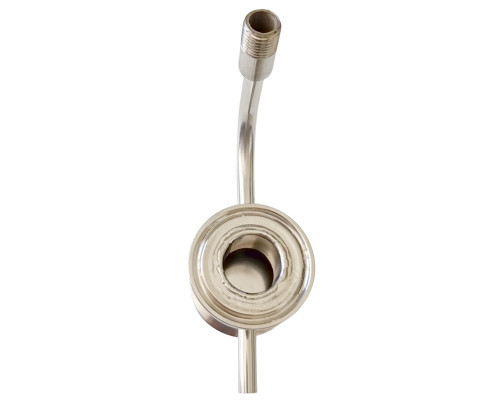

Узел отбора выполнен в виде полой трубы с вваренной чашкой для сбора флегмы и трубкой, которая соединена с чашкой. Дистиллят стекает по этой трубке в приемную емкость. Благодаря чашке и игольчатому крану оператор процесса может контролировать и регулировать флегмовое число, т.е. соотношение отбираемой жидкости к общей сконденсированной жидкости.
На корпусе узла вварена трубка для цифрового термометра, позволяющая контролировать нужную температуру во время отбора. Щуп термометра монтируется с помощью силиконового ниппеля. Трубка отбора предназначена для оттока дистиллята из чашки отбора. Установка игольчатого или шарового крана для регулировки скорости отбора осуществляется с помощью резьбового соединения.
Особенности Конструкции

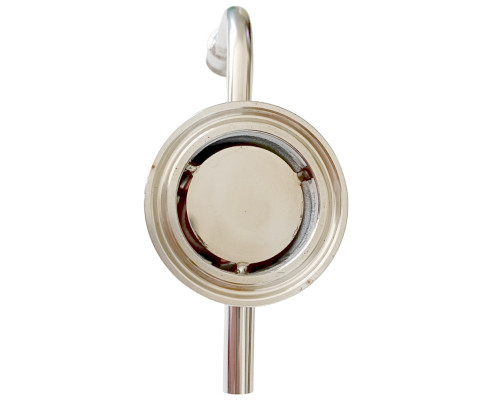

В верхней части узла вварен "грибок" для более эффективного отбора и повышения КПД. Из грибка весь объем сконденсированной флегмы стекает в чашку отбора, что повышает эффективность и скорость процесса как во время отбора тела, так и во время отбора голов и хвостов.
Технические характеристики
- Диаметр узла: 38 мм
- Диаметр внутренней трубы в узле: 23 мм
- Диаметр трубки для термометра: 6х8 мм
- Трубка для слива дистиллята: 6х8 мм
- Резьба на трубке: 1/4 дюйма
- Крепление к колонне: кламповый хомут 1.5 дюйма
