Данный узел отбора является универсальным изделием, предназначенным как для отбора питьевой продукции, так и для отбора голов и хвостов благодаря горизонтальному расположению сливной трубки.

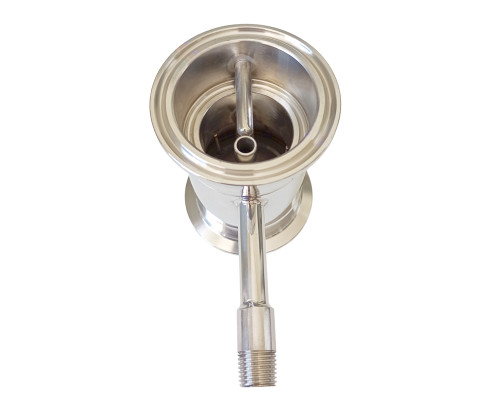

Конструктивно узел отбора представляет собой полую трубу с вваренной чашкой для сбора флегмы и трубкой, связанной с чашкой, по которой дистиллят стекает в приемную емкость. Оператор процесса может контролировать и задавать количество отбираемой жидкости к общей сконденсированной благодаря чашке и игольчатому крану. На корпусе узла вварена герметичная трубка для цифрового термометра, расположенная посередине узла. Внешне видимое отверстие предназначено для вставки щупа термометра, а герметичная гильза позволяет извлекать термометр во время дистилляции.

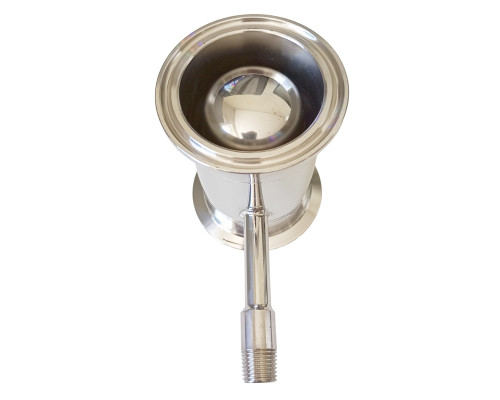

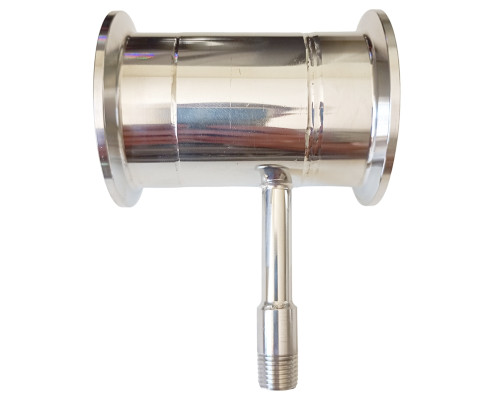

Горизонтальная трубка на узле предназначена для оттока дистиллята с чашки отбора. Путем резьбового соединения легко устанавливается игольчатый или шаровый кран для регулировки скорости отбора. В верхней части узла вварена сфера, концентрирующая весь объем флегмы в чашку отбора, что повышает КПД. Лишний объем флегмы переливается через внутреннюю чашку и стекает вниз.
Узел спроектирован для использования углового игольчатого крана с внутренней резьбой ¼ дюйма.
Комплектация включает в себя силиконовый ниппель для удобства монтажа любых электронных термометров со щупом 3-4 мм, обеспечивающий плотное и удобное крепление термометра в гильзе. При необходимости вставки термодатчика диаметром 4-6 мм, монтажный ниппель может быть извлечен из гильзы для вставки датчика.
Характеристики:
- Диаметр узла: 50,8 мм;
- Диаметр внутренней трубы в узле: 32 мм;
- Диаметр гильзы для термометра: 6х8 мм;
- Трубка для отбора дистиллята: 10 мм;
- Резьба на трубке отбора: ¼" наружная;
- Высота узла по кламповой части (вертикально): 75 мм;
- Крепление к колонне: кламповый хомут 2".
Комплектация:
- Узел отбора по жидкости универсальный со сферой 2 дюйма - 1 шт;
- Силиконовый монтажный ниппель термодатчика, щупа термометра 3.5х6 мм - 1 шт.
Примечание: Кламповый хомут, силиконовая кламповая прокладка и игольчатый кран для отбора не входят в комплектацию.
