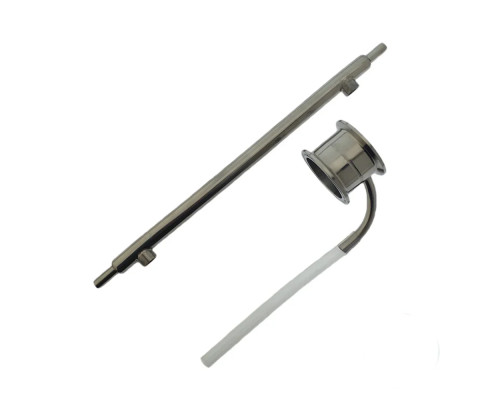

Узел отбора по жидкости с доохладителем 2" (фланец)

Узел отбора – это многофункциональное устройство, позволяющее регулировать скорость отбора дистиллята с помощью игольчатого крана. Путем изменения проходного сечения выходной трубы, можно регулировать скорость выхода дистиллята. Его основное достоинство – высококачественный дистиллят, который получается благодаря специализированному процессу отбора.

Как это устроено? Пар, восходящий из куба, перемещается вверх по колонне. После достижения верхней части колонны (в охладителе), он конденсируется и направляется не сразу в сборный резервуар, а сначала проходит через специальную камеру в узле отбора, связанную с игольчатым краном. Используя этот кран, можно регулировать скорость отбора – от индивидуальных капель до медленно текущей струйки. Этот метод работы узла обеспечивает стабильную скорость отбора, независимо от колебаний напряжения или давления воды. Результатом является качественный дистиллят без лишних примесей. Основная задача узла – обеспечивать многократную переконденсацию и непрерывное извлечение дистиллята. Считается одной из наилучших методик для дистилляции.

Дополнительный охладитель в узле отбора снижает температуру дистиллята для легкости его анализа (оптимальная температура – 20 ºС).

Если узел снабжен цифровым термометром, его датчик должен находиться в верхней зоне царги. Если вы собираете царгу самостоятельно, рекомендуется установить датчик термометра с небольшим углом к центру, чтобы исключить контакт с охлажденным дистиллятом и искажение показаний.

Узел отбора имеет простую структуру, но благодаря грамотной конструкции дает превосходные результаты и упрощает процедуру.

Преимущества метода:

• Отменное качество дистиллята;
• Регулировка скорости отбора;
• Управление крепостью продукта;
• Устойчивость к внешним условиям;
• Гибкий выбор продукта: дистиллят или ректификат.

Комплект:

1. Узел отбора фланец 90 мм - 1 шт;
2. Доохладитель рубашечного типа, длинной 350 мм - 1 шт;
3. Игольчатый кран отбора - 1 шт;
4. Болты - 4 шт;
5. Барашки – 4 шт;
6. Фланцевая силиконовая прокладка 90 мм – 1 шт;
7. Штуцер сантех. ¼ дюйма нар.резьба / пуш 8 мм – 2 шт;
8. Трубка полиуретан 8 мм – 3 м;
9. Гайка вн. резьба ½ дюйма х пуш 8 мм. – 1 шт;
10. Паранитовая прокладка ½ дюйма – 1 шт;
11. Силиконовая трубка пищевая 6х8 мм - 0,7 м;
