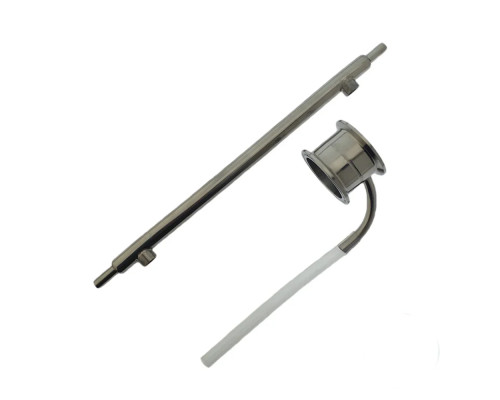

Узел отбора по жидкости с доохладителем 2" (кламп)

Узел отбора - это инновационное устройство, предназначенное для регулирования скорости отбора дистиллята путем простого манипулирования игольчатым краном. Ограничивая сечение трубки отбора, мы сокращаем темп оттока. Основная выгода такого устройства - высочайшее качество получаемого дистиллята, достигаемое за счет выборки жидкостью.

Принцип действия узла отбора

Когда пары поднимаются из бойлера, они движутся вверх по колонне. На вершине колонны (в охладителе) пары конденсируются, но вместо того, чтобы сразу попасть в резервуар, они сперва направляются в камеру узла отбора. Затем через 10 мм отборную трубку дистиллят стекает для потребления. При желании на трубку можно надеть силиконовый шланг, регулируя скорость выборки прищепкой. С такой системой отбор жидкости происходит без проблем, даже при колебаниях напряжения или давления воды. Это обеспечивает стабильный отбор без потери качества - результат без посторонних запахов и примесей. Функциональность узла заключается в постоянной переконденсации (подобно ректификационной колонне) и непрерывной выборке дистиллята. Это один из лучших методов дистилляции. Хотя использование дополнительного охладителя не обязательно, но стоит помнить, что дистиллят будет горячим и проверка крепости будет затруднена.

Подсказки по использованию

Если вам необходимо установить цифровой термометр, его датчик должен быть размещен в верхней части колонны. При самостоятельной сборке колонны убедитесь, что гильза для термометра имеет небольшой угол наклона внутрь, чтобы избежать контакта с охлажденным дистиллятом. Это обеспечит стабильность показаний температуры.

Преимущества этой системы дистилляции:

• Отличное качество продукта.
• Возможность регулировки скорости отбора.
• Контроль крепости продукта.
• Устойчивость к изменениям во внешних условиях.
• Гибкость процесса - возможность получения как дистиллята, так и ректификата.

Комплектация:

1. Узел отбора 2 дюйма - 1 шт;
2. Доохладитель рубашечного типа, длиной 500 мм - 1 шт;
3. Игольчатый кран отбора - 1 шт;
4. Кламповый хомут 2 дюйма - 1 шт;
5. Кламповая силиконовая прокладка 2 дюйма - 1 шт;
6. Штуцер сантехнический ¼ дюйма наружная резьба/пуш 8 мм - 2 шт;
7. Трубка полиуретан 8 мм - 3 м;
8. Гайка сантехническая внутренняя резьба ½ дюйма х пуш 8 мм. - 1 шт;
9. Паранитовая прокладка ½ дюйма - 1 шт;
10. Силиконовая трубка пищевая 6х8 мм - 0,7 м.
